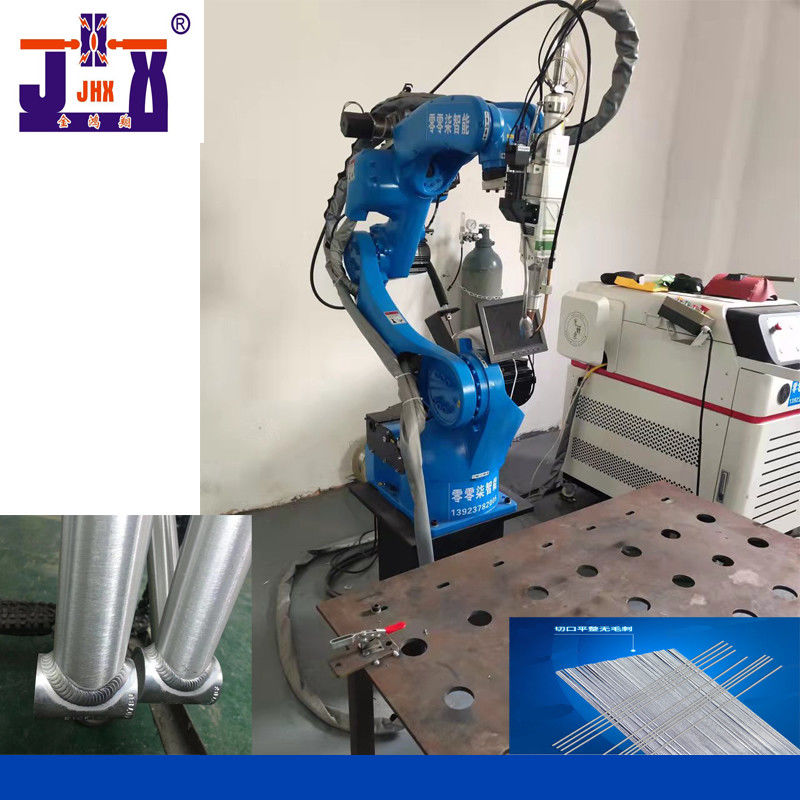

Ρομπότ συγκόλλησης ρομπότ συγκόλλησης λέιζερ
Τα προϊόντα συγκόλλησης είναι αργίλιο, ανοξείδωτο και ηλεκτρονικά τμήματα μετάλλων,
όποιοι είναι λεπτοί ή μικροί και απαιτούν τις υψηλότερες απαιτήσεις συγκόλλησης. Γενικά,
τα ρομπότ συγκόλλησης λέιζερ μπορούν να χρησιμοποιηθούν.
Η καλύτερη διαμόρφωση αυτού του ρομπότ συγκόλλησης λέιζερ:
| Όνομα διαμόρφωσης |
Ευνοϊκά συναισθήματα |
ποσότητα |
| Σώμα ρομπότ |
Karnopu. Crp-rh14-10-W, έκταση βραχιόνων 1.44m, φορτίο 20KG |
1 σύνολο |
| Γραφείο ελέγχου |
Ενσωματωμένο γραφείο ελέγχου κίνησης CRP (παραγωγή G4) έλεγχος, σύνδεσμος έξι άξονα. |
1 σύνολο |
| Προστατευτικός μετασχηματιστής |
Ο αντιπαρεμβατικός μετασχηματιστής προστασίας απομόνωσης ενσωμάτωσε τον ελεγκτή |
1PS |
| Διασυνδέστε τη γραμμή |
γραμμή ελέγχου 6m συνδέοντας |
1 ομάδα |
| Προγραμματισμός του κρεμαστού κοσμήματος διδασκαλίας |
6-μετρητής το κρεμαστό κόσμημα διδασκαλίας γραμμών, αγγίζει την ψηφιακή επίδειξη |
1PS |
| Κιβώτιο ελέγχου έναρξης |
Τυποποιημένο εκκίνησης-στάσης κιβώτιο ελέγχου, γραμμή 6m |
1PS |
| Μηχανή συγκόλλησης λέιζερ |
Μηχανή συγκόλλησης λέιζερ Yueming 1500W Han |
1 σύνολο |
| Συσκευασία εξαρτημάτων μηχανών συγκόλλησης |
Συσκευασία εξαρτημάτων μηχανών συγκόλλησης |
1 ομάδα |
| Κεφάλι λέιζερ |
Ειδικός για την αυτόματη συγκόλληση (ενισχυμένο η Σαγκάη λέιζερ) |
1 ομάδα |
| δεξαμενή νερού |
Χτισμένος στη δεξαμενή νερού |
1 σύνολο |
| Τοποθετώντας βάση ρομπότ |
Ένωση και κατεργασία πιάτου χάλυβα άνθρακα 20mm του παχιού |
1PS |
Χαρακτηριστικά απόδοσης του σώματος ρομπότ
· Η έκταση βραχιόνων είναι 1,44 μέτρα. Το σχέδιο είναι ιδιαίτερα συμπαγές και μπορεί να εγκατασταθεί ελαστικά στο έδαφος ή την άνω πλευρά - κάτω.
· Με τη διαστημική, τρέχοντας γρήγορα ταχύτητα μεγάλης εργασίας και υψηλή επαναλαμβανόμενη ακρίβεια προσδιορισμού θέσης, είναι κατάλληλο για το ευρύ φάσμα των εφαρμογών συγκόλλησης.
· Ο ανεξάρτητος πινάκων στάσεων έκτακτης ανάγκης ασφάλειας του συστήματος ελέγχου είναι εξοπλισμένος με, και το κύκλωμα ηλεκτρονόμων ασφάλειας υιοθετείται για να παρέχει τη στάση έκτακτης ανάγκης διπλός-κυκλωμάτων για να εξασφαλίσει την αξιοπιστία της στάσης έκτακτης ανάγκης.
· Το σώμα ρομπότ υιοθετεί το ιδιαίτερα εύκαμπτο ειδικό καλώδιο.
· Ο ενσωματωμένος τριφασικός μετασχηματιστής καθιστά 380V και 220V απομονωμένα για να βοηθήσει την παροχή ηλεκτρικού ρεύματος σταθερότερη. Το ενσωματωμένο τριφασικό φίλτρο μπορεί αποτελεσματικά να βελτιώσει την απόδοση του EMC και της EMI.
· Το σώμα ρομπότ είναι με το σωλήνα αερίου διπλός-κυκλωμάτων για να ικανοποιήσει την απαίτηση συγκόλλησης.
· Η εσωτερική διάμετρος της μέσης τρύπας 6 άξονα είναι 44mm, μπορεί να καλύψει τις απαιτήσεις εγκαταστάσεων water-cooling του φανού και του φανού φυσητήρων.
· Το ιδιαίτερα εύκαμπτο καλώδιο συγκόλλησης είναι ενσωματωμένο.
Κομμάτι προς κατεργασία συγκόλλησης
ΤΕΧΝΙΚΕΣ ΠΑΡΑΜΕΤΡΟΙ ΣΩΜΑΤΟΣ ΡΟΜΠΟΤ
| Πρότυπο |
|
Crp-rh14-10-W |
| Μορφή βραχιόνων |
|
Κάθετες πολλαπλάσιες ενώσεις |
| Βαθμός ελευθερίας |
|
άξονας 6 |
| Μέγιστο ωφέλιμο φορτίο |
|
10KG |
| Επαναλαμβανόμενη ακρίβεια προσδιορισμού θέσης |
|
±0.08mm |
| Μέγιστη φθάνοντας απόσταση |
|
1454mm |
| Βάρος σωμάτων ρομπότ |
|
170KG |
| Τρόπος εγκατάστασης |
|
Έδαφος, άνω πλευρά - κάτω από το μοντάρισμα, μοντάρισμα τοίχων |
|
Μέγιστο ταξίδι
|
άξονας 1 |
Έδαφος/άνω πλευρά - κάτω από μοντάρισμα-167°~167°, τοίχος που τοποθετεί -30°~30° |
| άξονας 2 |
-155°~90° |
| άξονας 3 |
-175°~240° |
| άξονας 4 |
-190°~190° |
| άξονας 5 |
-105°~130° |
| άξονας 6 |
-105°~130° |
|
Μέγιστος άξονας
ταχύτητα
|
άξονας 1 |
169°/s |
| άξονας 2 |
169°/s |
| άξονας 3 |
169°/s |
| άξονας 4 |
301°/S |
| άξονας 5 |
220°/s |
| άξονας 6 |
743°/S |
|
Επιτρεπόμενος
ροπή
|
άξονας 4 |
20N.m |
| άξονας 5 |
5 20N.m |
| άξονας 6 |
11N.m |
|
Επιτρεπόμενος
στιγμή της αδράνειας
|
άξονας 4 |
0.5kg.m2 |
| άξονας 5 |
0.5kg.m2 |
| άξονας 6 |
0.16kg.m2 |
|
Εγκατάσταση
περιβάλλον
|
περιβαλλοντική θερμοκρασία |
0~45℃ |
| σχετική υγρασία |
20~80% (καμία συμπύκνωση) |
| δόνηση |
Κάτω από 0.5G |
| Άλλοι |
Η εγκατάσταση ρομπότ πρέπει να είναι μακρυά από: Εύφλεκτα ή διαβρωτικά liguids ή αέρια.
Ηλεκτρικές πηγές παρέμβασης |
| Επίπεδο IP |
|
Σώμα IP54, καρπός IP67 |
| Χαρακτηριστικά γνωρίσματα πλεονεκτήματος |
|
Συμπαγής δομή, υψηλή ταχύτητα, υψηλή ακρίβεια, υψηλό expansibility και εύκολη λειτουργία, |
| Εφαρμογή |
|
Welding.cutting.assembly.handling, marking.grinding |
